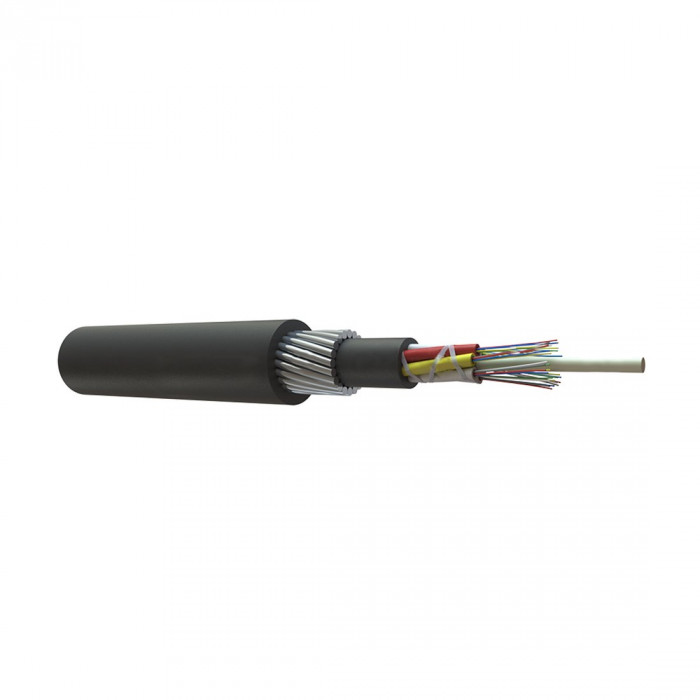

Кабель оптоволоконный ОКБ-0,22-12П-8кН

Кабель оптоволоконный ОКБ-0,22-8П-7кН Назначение: Оптический кабель типа ОКБ…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в грунтах 1-5 групп (в зависимости от конструкции кабеля), в кабельной канализации, тунелях, коллектарах, при наличии особо высоких требований по механической прочности. Описание конструкции: Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули методом правильной SZ-скрутки. Внутри оптических модулей свободно уложены оптические волокна. Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечниках наложена ПЭТ-лента, закрепленная нитью. Поверх сердечника накладывается промежуточная оболочка из полиэтилена.Поверх оболочки накладывается броня из стальных оцинкованных проволок. Свободное пространство между промежуточной оболочкой и элементами бронепокрова заполняется гидрофобным заполнителем. Поверх проволочной брони накладывается защитная оболочка из полиэтилена высокой плотности. По требованию заказчика возможны опции: 1. Замена гидрофобного заполнителя на сухой водоблокирующий материал. 2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ). 3. Изменение стандартного цвета модулей и волокон. 4. Возможное количество волокон в кабеле до 288. 5, Изготовление конструкции кабеля с броней из двойного повива проволок (конструкции от 30кН) ..

Кабель оптоволоконный ОКГ-0,22-32П 3,1 кН Назначение: Оптический кабель типа ОКГ-…, изготавливаемый по ТУ 16.К117-001-2001 (декларация о соответствии), предназначен для прокладки в кабельной канализации, трубах, коллекторах, туннелях. Описание конструкции: Сердечник данной конструкции кабеля состоит из повива оптических модулей и при необходимости кордельных заполнителей. Элементы сердечника кабеля скручены методом правильной знакопеременной (SZ) скрутки вокруг центрального силового элемента – стеклопластикого прутка. Продольная герметизация сердечника кабеля обеспечивается гидрофобным заполнителем. Повив элементов закреплен обмоткой из двух нитей. Поверх скрутки наложен повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности. Основные механические и климатические свойства:. 1.Максимально допустимое раздавливающее усилие-не менее - 3,1 кН/100мм. 2.Стойкость к ударной нагрузке-не менее 5 Дж. 3.Минимальный радиус изгиба кабеля -20 x D кабеля . 4.Диапазон рабочей температуры-от -60 oC до +70 oC . 5.Диапазон температуры транспортировки и хранения-от -50 oC до +50 oC . 6.Диапазон температуры во время прокладки-от -30 oC до +50 oC . 7.Устойчивость к циклической смене температур (-40С…+60С)-прирост не более 0,05 дБ/км. По требованию заказчика возможны опции: 1. Изготовление сердечника кабеля с водоблокирующими лентами/нитями (замена гидрофобного заполнителя на сухой водоблокирующий материал). 2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ). 3. Изменение стандартного цвета модулей и волокон. 4. Применение вспарывающего корда. 5. Возможное количество волокон в кабеле до 288. 6. Изготовления кабеля с центральной модульной трубкой. Изготовитель гарантирует соответствие оптических кабелей требованиям ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации, установленных в ТУ и эксплуатационной документации...
